Аэрохоккей "сделай сам"...



Аэрохоккей 'сделай сам'... Бильярд Белгород. Игротека: аэрохоккей, настольный футбол, теннис, мини-бильярд, дартс, баскетбол в Белгороде. 8 (951) 156-13-23

Всем любителям популярной игры аэрохоккей должен понравиться этот материал.


Один умелец решил порадовать своего сына, который любит активные настольные игры. Он смастерил своими руками стол для аэрохоккея. Давайте посмотрим на его творение.

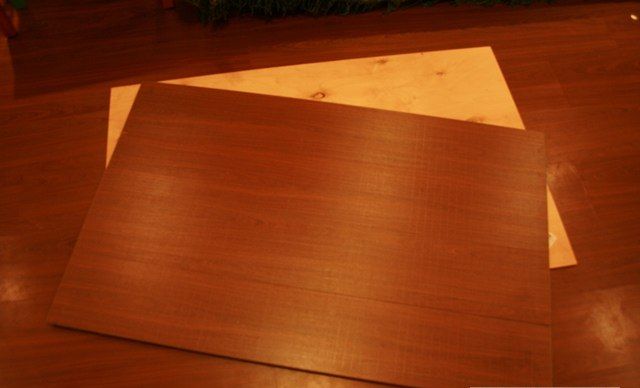

1. Воздушный короб. Для нижней части воздушного короба нам потребуется фанера 9 мм, а для верхней 4 полоски ламината для пола. Размер короба будет 1210х770 мм. Отрезаем нужный кусок фанеры чуть больше, чем размер ламината (на 2-3 мм).

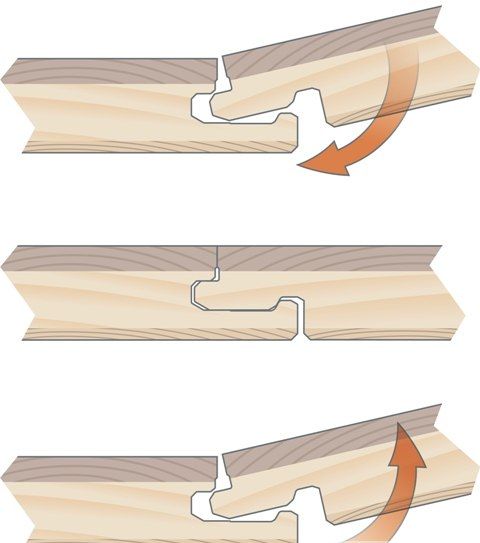

2. Полоски ламината соединяем между собой «в жесткий зацеп» предусмотренный пластинами. Кстати ламинат выбран не случайно. До этого были мысли сделать основу из фанеры, доски, мебельного щита, плиты ДСП/ДВП/МДФ. Но все были отвергнуты из-за низкой прочности, мягкости материала и подозрения на повреждение при сверлении (дырки должны быть маленькими и ровными!).

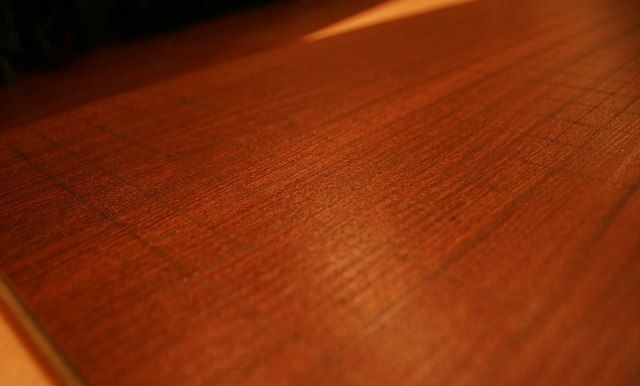

3. Размечаем сетку для сверления отверстий. От каждого края отступаем 30 мм (таков размер каждого борта) и еще 10 мм для того, чтобы не делать лишних дырок у бортика. Шаг между дырками выбрал 20 мм.

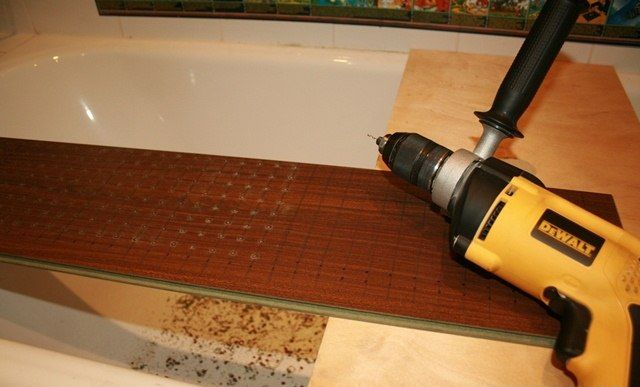

4. Берем дрель и сверлим порядка 2200 отверстий. Диаметр каждого отверстия 1,5 мм. Это самая трудоемкая и нудная операция при построении стола. Она съела порядка 4 часов моей жизни и четыре сверла. Всего использовал 7 сверел (быстро тупились). Делал все в ванной, ибо срач немеряный (ибо лень потом убирать). Потом шилом расширил все отверстия с обратной стороны ламината.

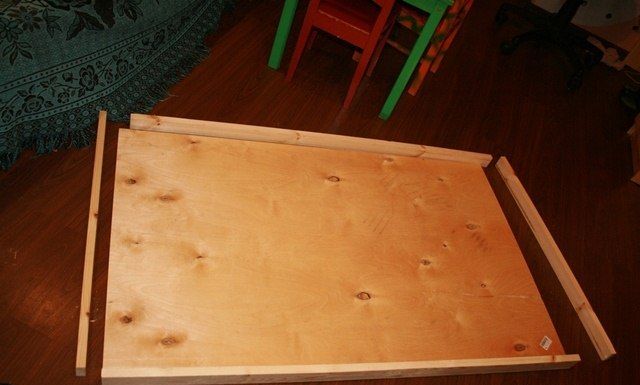

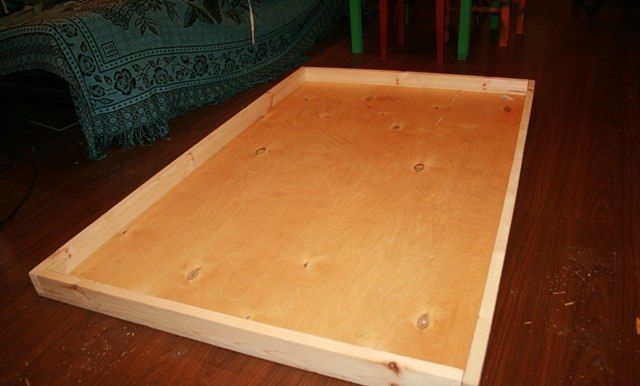

5. Купил две рейки 45х15 3м и распилил на 4 части (строго по размеру фанеры). Это будут у нас бортики воздушного короба.


6. Сверлим дырки в фанере (обязательно, иначе она треснет) и рейках и сажаем это все снизу на шурупы (можно прибить гвоздями без сверления, но у гвоздей тогда нужно откусить острый конец кусачками). Вообще, сверлить тут придется до фига, так что дрель вам будет сниться еще очень долго. Анекдот в тему: Сегодня ко мне сосед в 3 часа ночи постучал... У меня со страху чуть перфоратор с рук не выпал...

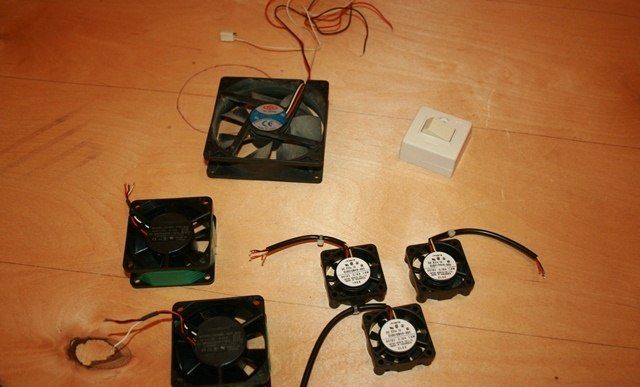

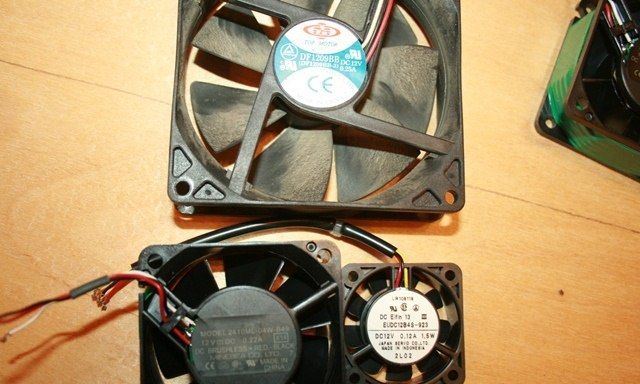

7. Электроника. Роемся в разном компьютерном хламе и находим 6 вентиляторов различной мощности и кнопку включения.

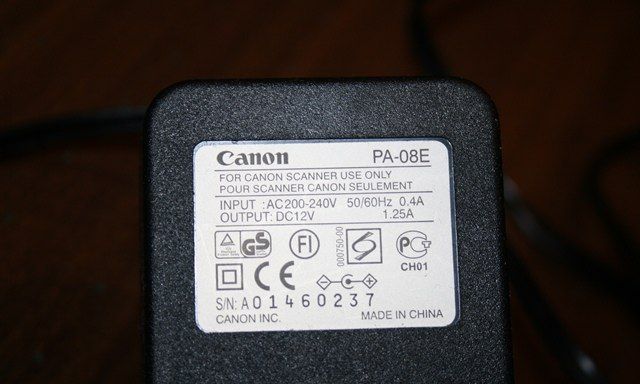

8. Также берем блок питания от старого сканера. Характеристики БП: 12В 1,25А.


9. Суммируем потребление всех вентиляторов 0,25+0,22+0,22+0,12+0,12+0,12=1,05А. Ага, есть еще запас на подсветку ворот светодиодами – это хорошо!

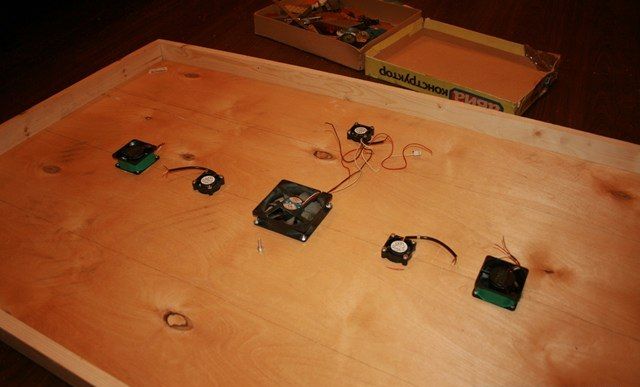

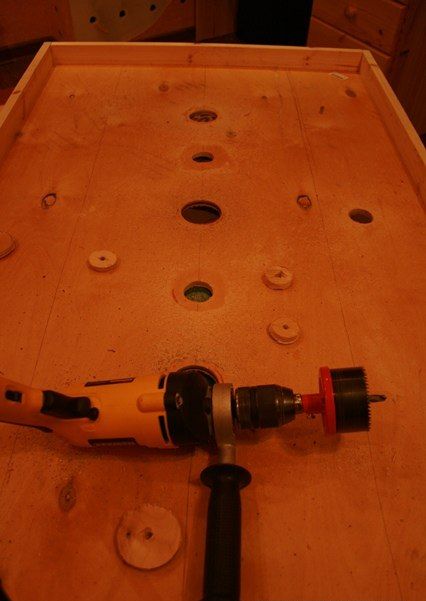

10. Размечаем отверстия вентиляторов и места для винтов крепления. Сверлим дырки под вентиляторы и дырки под крепления этих вентиляторов.


11. Пришел котэ младший сын помогать.


12. Обтачиваем напильником края дырок и крепим вентиляторы. Длинными полосками на фанере обозначены места стыков листов ламината.

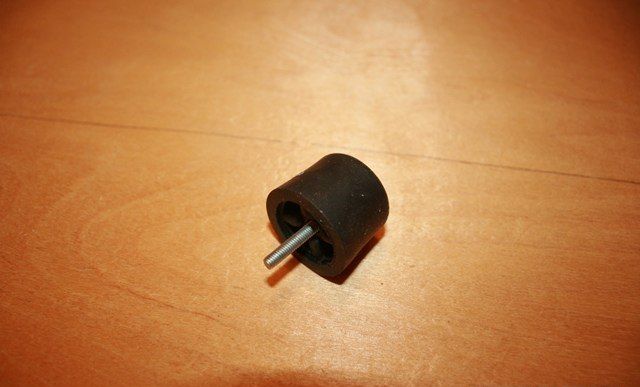

13. Так как конструкция получается тяжелая и внизу стола обязательно должно быть пространство для подсоса воздуха, я купил 5 резиновых ножек (ограничители двери). Они сделаны из очень прочной резины и помогут держать стол в устойчивом положении. На фото ножка с продетым через нее винтом.

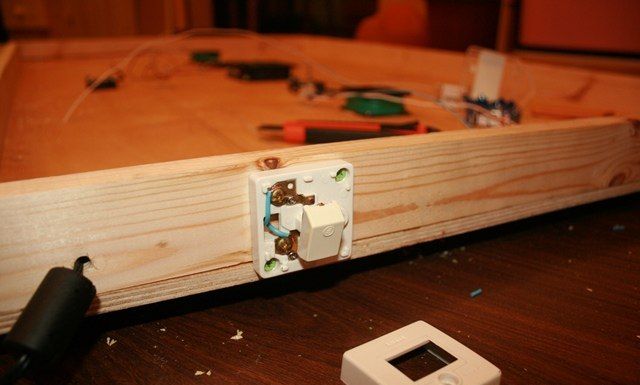

14. Крепим выключатель и подводим провода от блока питания к нему.

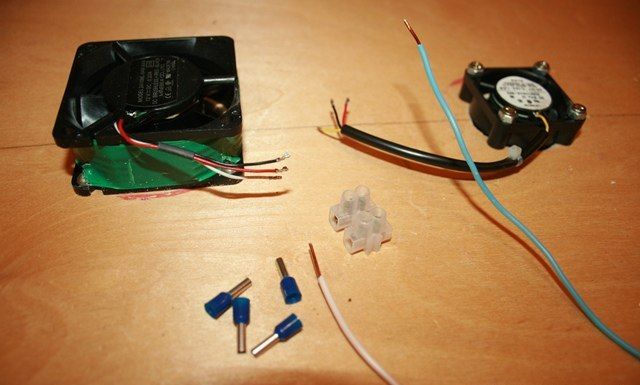

15. Сажаем провода вентиляторов на клеммы.

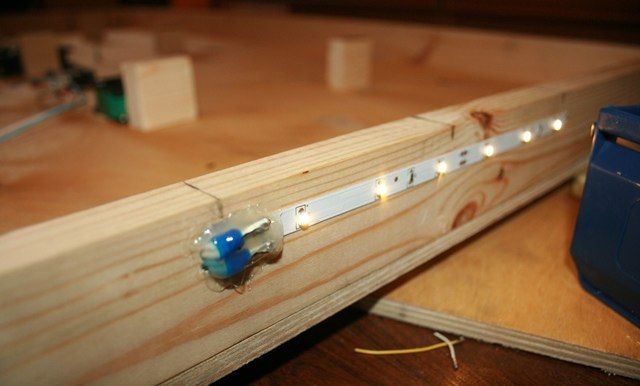

16. Выводим провода к воротам и клеим светодиодную ленту. Паяем и проверяем. Заливаем пайку клеевым пистолетом.

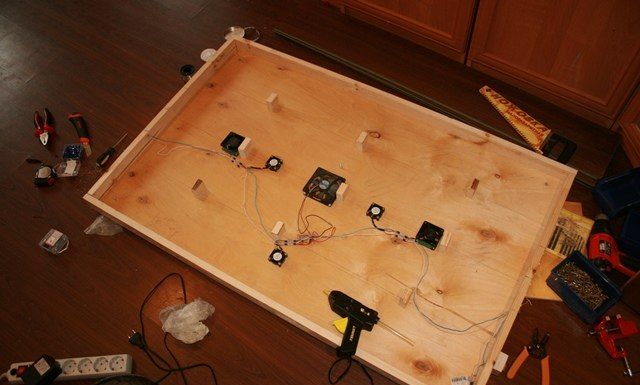

17. Пилим оставшуюся часть планки 45х15мм на 9 кусочков и крепим снизу шурупами по швам ламината. Также сажаем резиновые ножки снизу на винты и крепим изнутри гайкой и контргайкой. Получается вот такая картина. Провод блока питания входит в стол в правом нижнем углу.

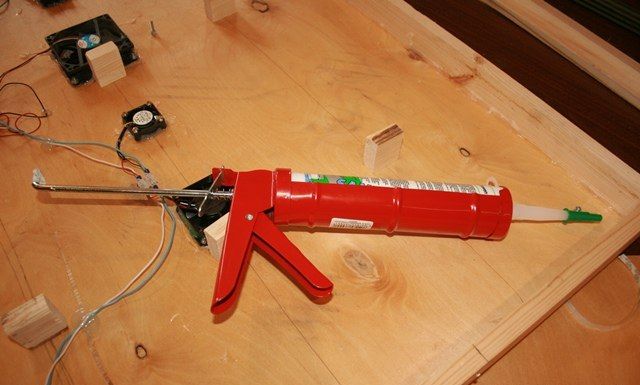

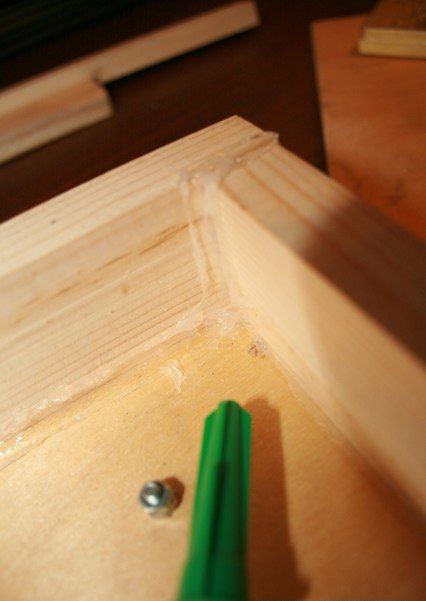

18. Берем обычный герметик (у меня сантехнический прозрачный) и промазываем все щели по краям, а также вентиляторы по краю. Также приклеиваем болтающиеся провода и провод блока питания клеевым пистолетом к фанере. «Ты колесо заклеил? - Ага, всю ночь клеил. Утром хозяин клея придет. ©Бумер»


19. Получается вот так.

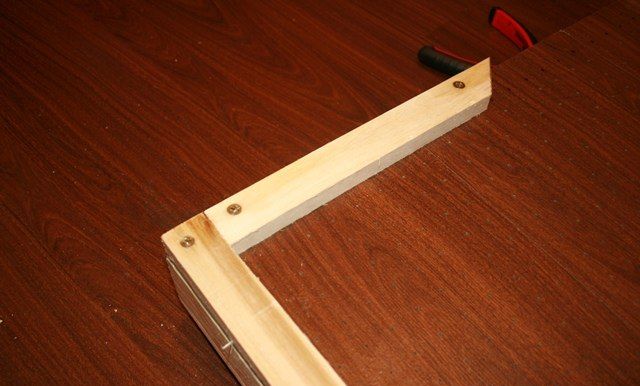

20. Покупаем рейку-бортик 30х15 мм 2мх2 шт. и распиливаем на нужные части (строго по размеру фанеры) и оставляем место под ворота. Ламинат соединяем и кладем на стол, предварительно промазав рейки, прикрепленные к фанере, сверху герметиком (также мажем все 9 подставок под швы ламината). Сверлим дырки сквозь весь этот гамбургер и крепим на шурупы.


21. Для красоты и прочности бортика я взял два зеркально-полированных алюминиевых уголка 30х15 мм 2 метра длиной. Распиливаем.

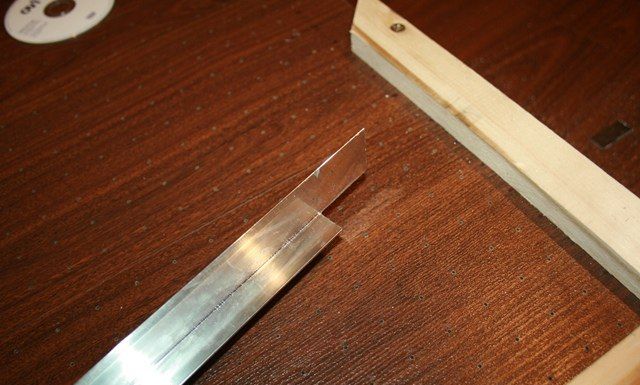

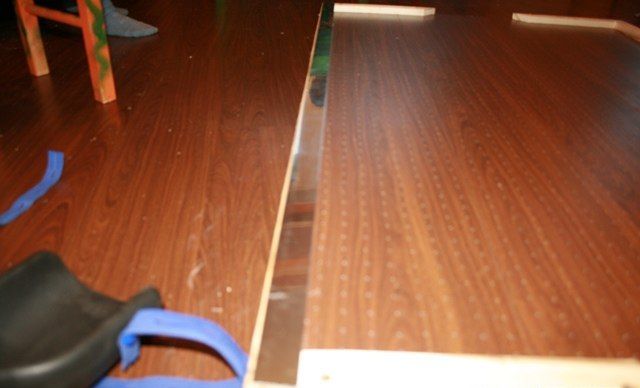

22. Примеряем. Кстати, слева на фото отличный девайс для коленей – рекомендую.


23. Старший помощник.

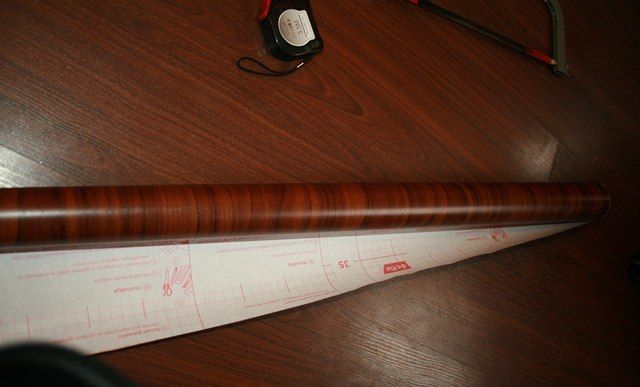

24. Далее берем клеевую пленку похожего цвета.

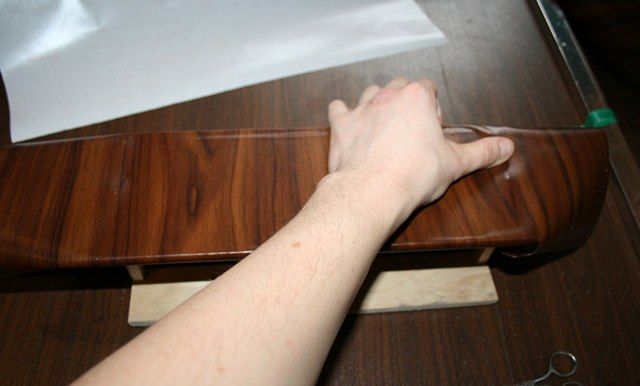

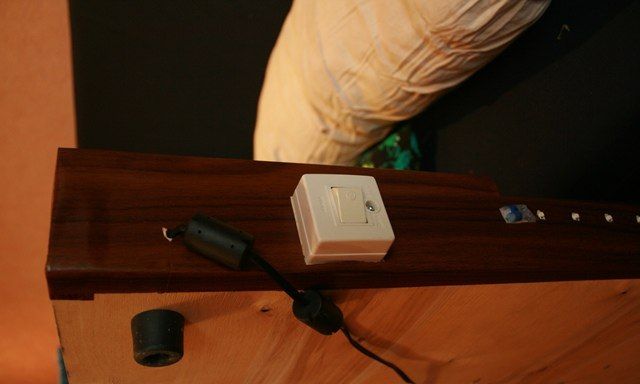

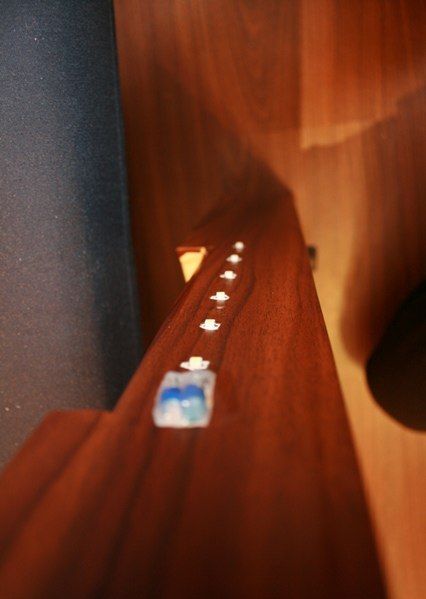

25. И клеим по периметру. Внизу запас 1,5 см, наверху 0,5-1 см.


26. Получается вот так.

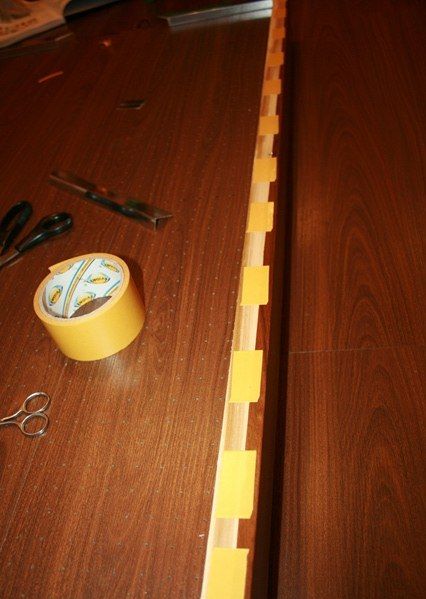

27. Сверху планка и пленка будут на двухстороннем скотче (К фанере и дереву не очень-то липнет, но ее будет держать уголок).

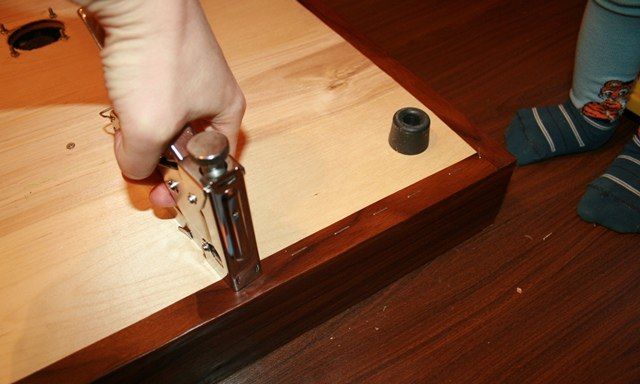

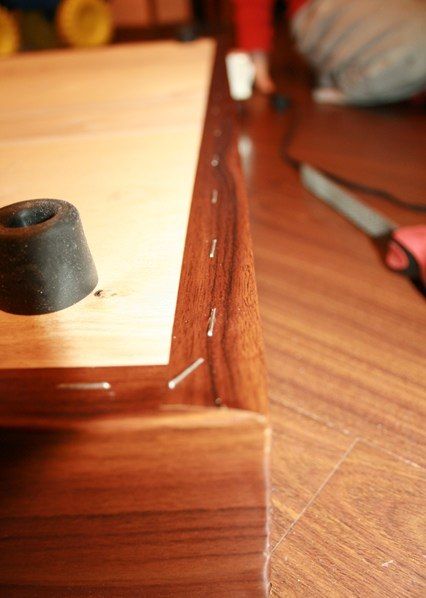

28. А снизу припечатываем мебельной скобой.


29. Вот так.

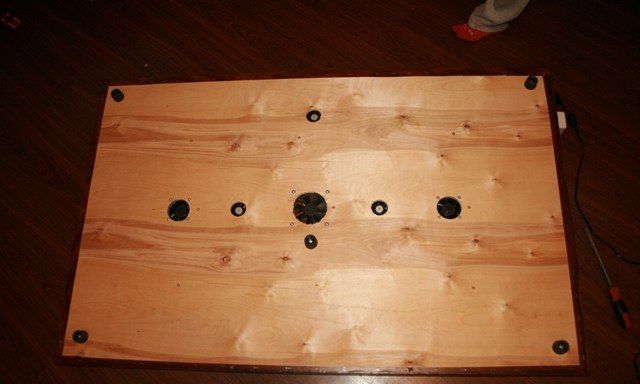

30. Общий вид снизу.

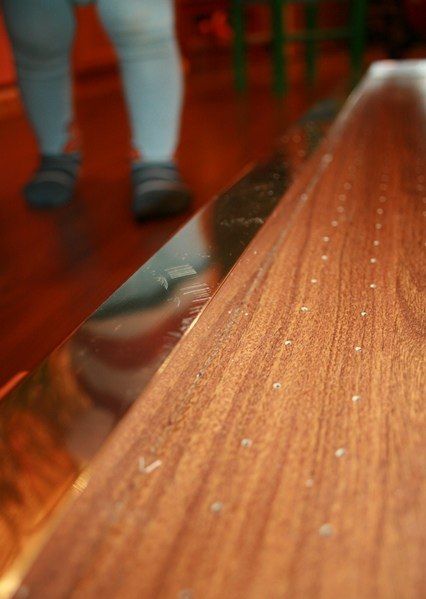

31. Крепим металлические планки к бортам.


32. Дети сказали готово, отобрали стол, потребовали биты и шайбу. Дал поиграть немножко.

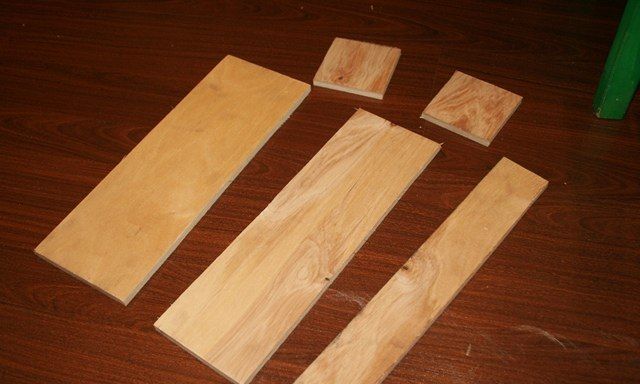

33. Ворота. Режем фанеру на несколько частей.

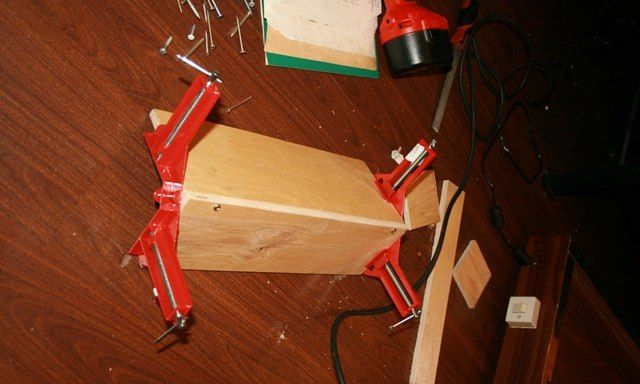

34. Соединяем струбциной, сверлим отверстия и вкручиваем шурупы.

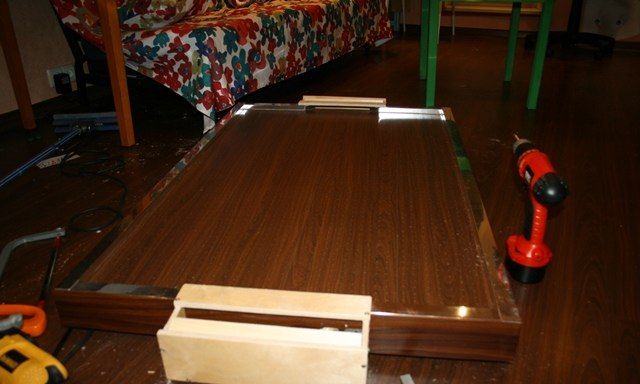

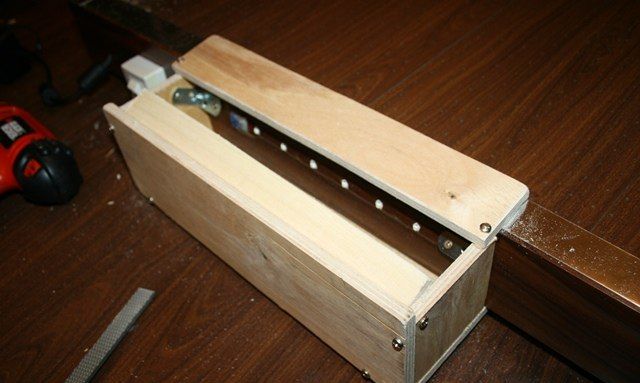

35. Собираем ворота. Примеряем на стол.


36. Общий вид с воротами.

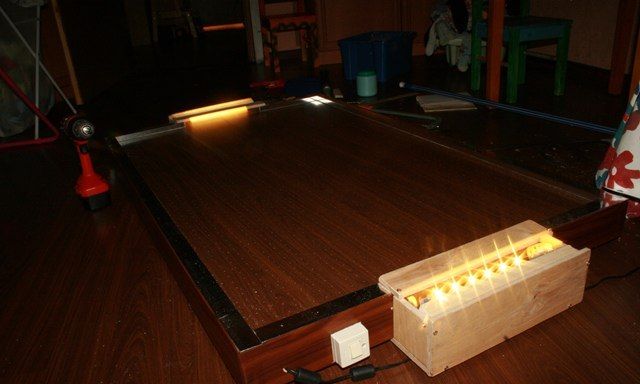

37. Подсветка ворот изнутри в темноте.

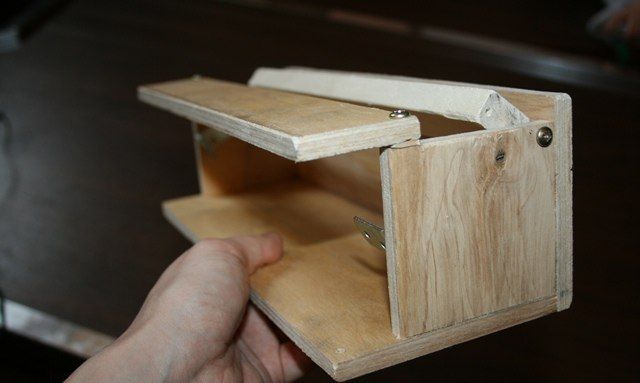

38. Конструкция ворот поближе.

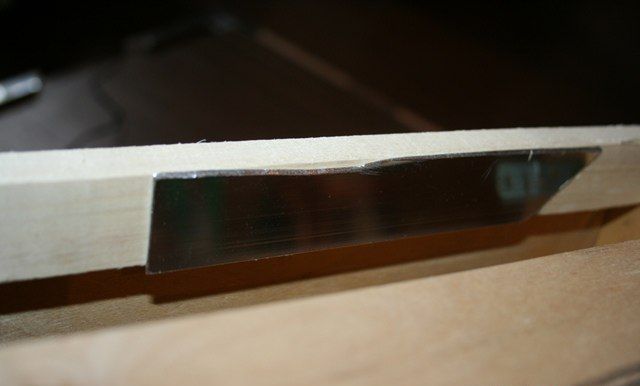

39. При проверке ворот, диск при сильном попадании в ворота отскакивал от мягкой древесины (планки) и вылетал обратно на стол. Для устранения дефекта приклеиваем на двухсторонний скотч остатки алюминиевой планки к наклонной рейке сразу за воротами.


40. Клеим все ту же пленку на ворота. Отрезаем ненужное.

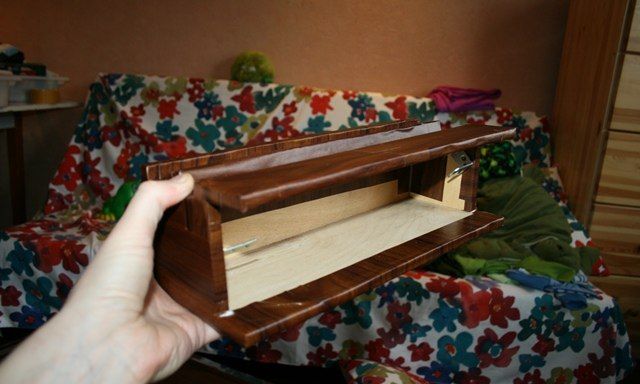

41. Получаем два вот таких девайса. Я не стал специально оклеивать внутри пленкой, т.к. там будет постоянный износ стенок шайбой и пленка просто порвется. Вместо дежурного ковра на заднем плане наблюдаем цветастый диван.

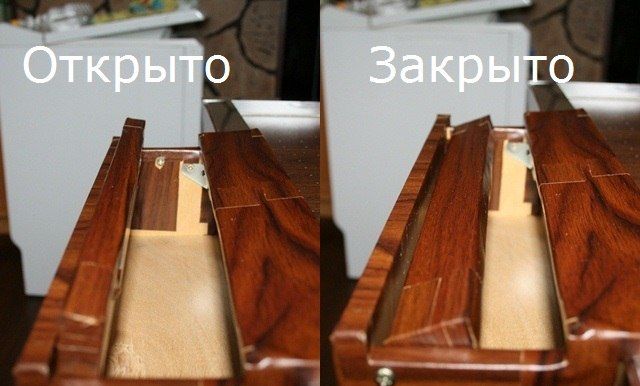

42. Крепим ворота на стол. Сверху они сделаны с «дверцей», чтобы можно было легко достать шайбу. Дверца при закрытии опускается на фиксатор/ограничитель хода (обычный маленький винт внутри ворот). Эта «дверца» служит отскоком для шайбы. Именно на ней закреплена алюминиевая пластина.

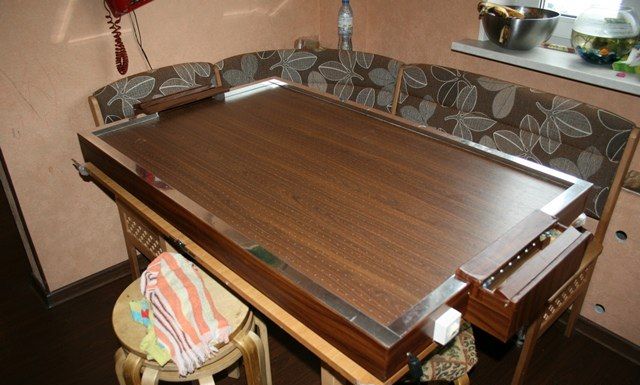

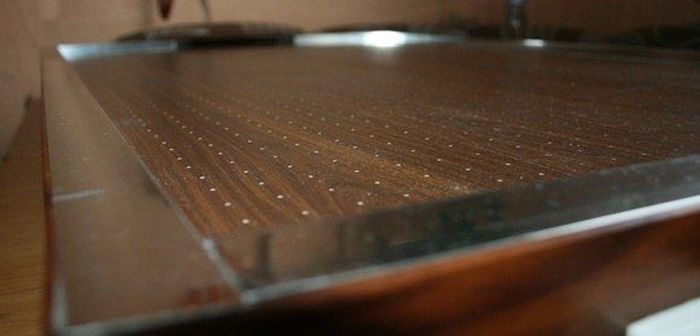

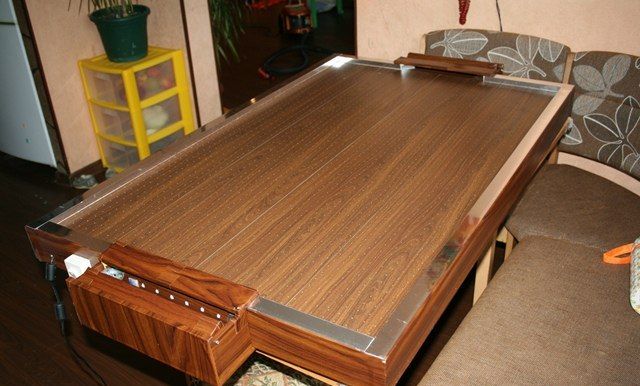

43. Общий вид стола.

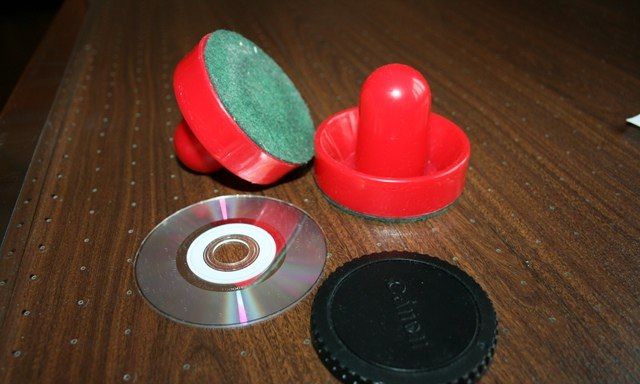

44. Берем биты и шайбы. В качестве шайбы использовал маленький компакт диск и крышку от объектива.


45. Продукт готов к употреблению!





Срок изготовления: набросок плана, раздумья, покупка всего необходимого – 2 дня. Постойка 2-3 часа вечером ср-чт-пт и два полных дня суббота-воскресенье. Т.е. уложился в неделю.


И, наверное, самый волнующий многих вопрос - по деньгам:


Лист фанеры 9 мм 1525х1525 мм – 569 руб. Остатки пойдут на кукольный домик для дочки/мамы.
Ламинат – остатки от замены пола.
Карандаши ИКЕА – бесплатно. Их реально понадобится много при нанесении сетки.
Сверла –7 шт. х 6 руб = 42 руб.
Рейки 2х79 руб = 158 руб.
Рейки 2х55 руб = 110 руб.
Вентиляторы – были сняты с различного неисправного оборудования или остались от ремонтов ПК.
Резиновые ножки 5х79 руб = 395 руб.
Выключатель (маленького размера) – 180 руб. Покупал пару лет назад для кукольного домика.
Провод, клеммы, зажимы, клеевой стержень, шурупы, скобы – по мелочи рублей на 100.
Светодиодная лента на 12В – 99 руб. Осталось еще 4 куска для кукольного домика.
Баллончик герметика – 100 руб. Еще много осталось.
Алюминиевый уголок 689 рубх2 = 1378 руб.
Двухсторонний скотч – 60 руб.
Пленка – 119 руб. 1 метр. Больше половины не использовано.
Биты 2х125 руб = 250 руб.
В качестве шайбы вначале был испытан 8 см компакт диск, но был убит на второй день (раскололся). Теперь мы используем крышку от объектива.
Помощь сына х 2 шт., дочки 1 шт. – бесценно.
Итого: 3560 руб.



Резюме:


Мощности вентиляторов вполне хватает для плавного скольжения компакт диска. Крышку от объектива держит достаточно хорошо, но для более тяжелых «блинов» нужны еще вентиляторы. Скоро куплю настоящую шайбу для аэрохоккея и проверю на ней.
На самом деле информации по постройке аэрохоккея своими руками в интернете кот наплакал, поэтому, в основном я всё придумывал сам.
Естественно можно сэкономить на материалах, и он обойдется вам гораздо дешевле. Например, вместо зеркальных реек по 700 руб./шт. можно прибить к бортам полоску жести, или найти фанеру на помойке (экономия 1378+569=1947 руб.), но мне хотелось получить хороший, качественный и красивый продукт, чего я и добился.
У меня все. Спасибо за внимание!
